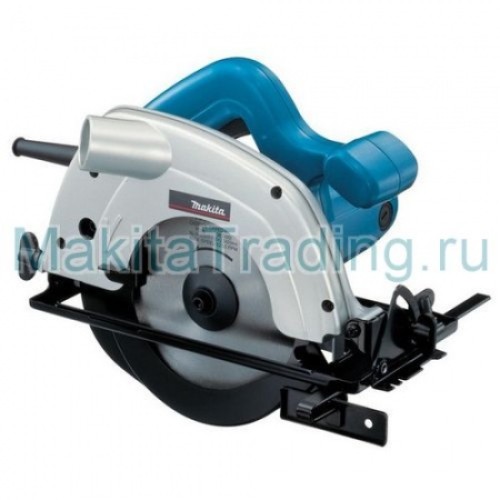

Описание циркулярной пилы Макита 5604R

Преимущества дисковой пилы

1. Возможно подключение пылесоса
2. Раскалывающий нож для предотвращения отдачи.
3. Изменение угла пропила 0-45 град.

Пильный диск к этому агрегату подбирают, исходя из обрабатываемого материала. Ведь дисковой пилой Makita 5604R можно резать не только древесину или её производные типа ДСП и ДВП, но композитные и цементно-волокнистые плиты. Если понадобится – то и алюминиевые заготовки. Причём делать это можно и под прямым углом, и со скосом до 45 градусов. При этом глубина скошенного реза может достигать 3,5 см. Для реза под прямым углом её значение составит 5,4 см.

Диаметр диска у пилы Makita 5604R – 16,5 см, а посадочное отверстие для крепления на шпиндель равно 20 мм. Отметим, что в комплекте поставки инструмента он имеется. В комплекте с пилой лежит и шестигранный ключ для его установки. Сам электроинструмент не обременён электроникой – диск приводится в движение обычным щёточным двигателем с достаточной для выполнения своих функций мощностью – 0,95 кВт. И работает он на одной скорости, её значение – 5000 об/мин.

Основные достоинства дисковой пилы Makita 5604R заключаются в надёжности, удобной для пользователя конструкции и в ряде приспособлений, облегчающих его работу. Эргономические характеристики агрегата соответствуют макитовской традиции, то есть инструмент прекрасно сбалансирован по весу (его значение - 3,6 кг), имеет небольшие габариты (длина – 32 см), а удобные рукоятки позволяют выполнять любой пропил без всякого напряжения.

Установка и снятие диска с инструмента облегчены за счёт кнопки фиксации вала, а известная проблема зажатия диска у циркулярных пил в инструменте Makita 5604R полностью решена за счёт расклинивающего ножа. Единственное, что надо помнить – чтобы расстояние между ножом и зубьями не должно превышать 0,5 см. Этот зазор можно отрегулировать, открутив винт на защитном кожухе, используя упомянутый шестигранный ключ.

Сам защитный кожух у пилы Makita 5604R выполнен с высокой степенью надёжности. Нижняя его часть изготовлена из стали, а верхняя – из прочного металлического сплава. В ней размещён ещё один компонент, защищающий пользователя от опилок – патрубок для подключения пылесоса. Функционирование защиты с помощью кожуха обеспечивается механизмом на основе ролика в нижней части. При его подведении к разрезаемой поверхности эта часть отводится назад, открывая диск для пиления. Для проверки срабатывания этого механизма в пиле имеется специальный рычаг.

Возможность распила со скосом в дисковой пиле Makita 5604R обеспечивается за счёт наклона опорной подошвы с показом его величины визиром – прорезью на шкале. Для установки и фиксации наклона специальный инструмент не требуется – операция производится с помощью винта-барашка.

С помощью такого же винта настраивается точный распил посредством параллельного упора. Это - своего рода направляющая для обеспечения фиксированной ширины и ровности распила. Эта деталь имеется в комплекте поставки пилы Makita 5604R – простого и надёжного инструмента для выполнения распиловочных работ по практически любому материалу.

Технические данные

Технические данные могут отличаться в зависимости от экспортного исполнения. Возможны конструктивные и технологические модификации инструмента и оснастки.

Инструкция к Дисковая пила Makita 5604R. Чтобы скачать инструкцию щелкните по ссылке Инструкция вверху страницы.
